Tipos de circuitos eléctricos



Un circuito eléctrico es un recorrido cerrado cuyo fin es llevar energía eléctrica desde unos elementos que la producen hasta otros elementos que la consumen.

Cuando un cuerpo está cargado negativamente y el otro está cargado positivamente, se dice que entre ellos hay una diferencia de cargas. Cuando conectamos mediante un elemento conductor dos puntos con una diferencia de cargas eléctricas, los electrones circularán provocando la corriente eléctrica.

Una vez conectados, los electrones en exceso de uno, serán atraídos a través del conductor (que permite el paso de electrones) hacia el elemento que tiene un defecto de electrones, hasta que las cargas eléctricas de los dos cuerpos se equilibren.

Esta diferencia de cargas la podemos encontrar, por ejemplo, en una pila, que tiene dos puntos con diferencias de cargas (el polo positivo y el polo negativo). Si conectamos un cable conductor entre los polos, se establecerá una corriente eléctrica. Cuanto mayor sea la diferencia de carga (o tensión eléctrica), con más fuerza recorrerán los electrones el conductor.

Los circuitos que encontramos en muchos dispositivos son muy complejos, pero todos incluyen internamente determinados tipos de conexiones básicas: serie y paralelo .

Simple: Un circuito simple es aquel que consta de un sólo receptor.

Serie: Es un circuito en el que conectamos varios receptores uno después de otro, tal y como se muestra en la figura.

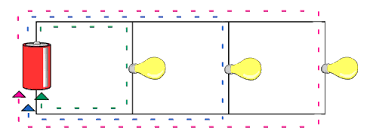

Paralelo: En un circuito en paralelo los receptores se conectan uniendo los terminales de principio y fin de los componentes entre sí

Mixto: Un circuito mixto es aquel en el que se combinan conexiones en serie y en paralelo.

Por los circuitos debe correr energía eléctrica para funcionar, pero existen 2 tipos de energías distintas:

Corriente continua: El flujo de la corriente eléctrica se da en un solo sentido. Desde un polo a otro, es decir esta corriente la podemos encontrar en pilas, baterías u otros aparatos de baja tensión eléctrica.

Corriente Alterna: El flujo eléctrico se dan dos sentidos, alternando uno y otro. Esta corriente es la que tiene mayor potencia y mayor intensidad, está la podemos encontrar en las casas y en las calles (Alta, media y baja Tensión).
